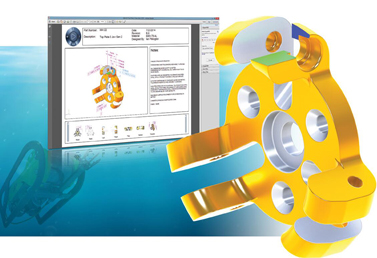

SOLIDWORKS MBD通过基于模型的设计实现无纸化操作

简化您的操作

您在创建和维护传统 2D 工程图的过程中花费了多少时间、资金和资源? 您面临着哪些典型问题? 随着 3D 设计的流行,传统

2D 工程图的局限性日益显现:创建和维护成本高且耗费时间;容易出现与 3D 模型不匹配情况(导致产生大量生产浪费);不

符合广泛认同的强制性行业标准。

SOLIDWORKS® MBD(基于模型的定义)是适用于 SOLIDWORKS 3D 设计软件的集成无纸化制造解决方案。您可以利用

SOLIDWORKS MBD 直接在 3D 中传达产品和制造信息 (PMI),这样可以绕过耗时的 2D 过程,同时消除潜在问题。采用基于模

型的定义方法的公司在多个领域都实现了成本节省,其中包括制造错误率降低、废品和返工成本降低以及采购零件的成本降低1

执行无纸化操作以简化和加快生产过程

SOLIDWORKS MBD 可帮助公司以行业标准文件格式(如SOLIDWORKS 文件、eDrawings® 3D PDF)定义、组织和发布 3D PMI(包括 3D 模型数据)。它可以直接在 3D 中指导制造过程,有助于简化制造、缩减周期时间、减少错误并符合行业标准,如军用标准-31000AASME Y 14.41ISO 16792DIN ISO 16792 GB/T 24734SOLIDWORKS MBD 可在 SOLIDWORKS 环境中设定 3D PMI数据,如产品模型、尺寸、形位公差、表面粗糙度、焊接符号、材料明细表 (BOM)、标注、表格、注释、元属性以及其他注解。由于指导操作所需的全部信息都已与 3D 模型集成,因此不再需要传统 2D 工程图。SOLIDWORKS MBD 提供的直观、交互的 3D PMI 可用于多种操作用例,如零件和装配体工程图、请求报价 (RFQ) 和检查报告。它还可以在操作中为设计、采购、加工、装配、质量、销售、市场营销、客户和供应商等多个部门和相关人员提供帮助。

SOLIDWORKS MBD 有助于将设计快速投入生产

直接在 3D 中定义 PMI

SOLIDWORKS MBD 可直接在 3D 中定义 PMI,无需再耗费资金和时间开发 2D 工程图,从而可节省高达 50% 的总开发成

本。创建 3D PMI 后,其 3D 数据质询、交互性和丰富的元属性还有助于促进沟通、缩减供应商报价时间并减少错误。

清晰有序地呈现 3D 数据

3D PMI 定义外,SOLIDWORKS MBD 还可以组织丰富的数据,并通过多种视图和显示设置呈现出清晰有序的 3D 演示。

当您旋转模型时,它还可以智能地显示和隐藏 3D 注解,在尊重所有关键功能注解的同时提供超清晰显示。

自定义 3D 输出模板

SOLIDWORKS MBD 可提供全面的即装即用预定义模板,也可对 3D 输出模板的其他方面(如布局、公司或部门徽标;

3D 视口和缩略图;文字说明;元属性链接和表格)进行自定义,以便应对工程图、RFQ 和检查报告等特定交付物。设置

完成后,这些模板即可用作所有部门(如制造、操作、质量和采购)的内部和外部流程指南。

输出 3D 数据并分发到现有流程

SOLIDWORKS MBD 以广泛接受的文件格式发布,如经常用于现有流程的 eDrawings® 3D PDF 文件。eDrawings 文件可

使用免费的 eDrawings Viewer 打开。3D PDF 可通过多种免费工具(包括 Adobe Reader)查看。除提供工程注释、BOM

和丰富的元属性等相关信息外,您还可以利用平移、缩放、旋转、测量、剖面及其他 3D 工具在 3D 中研究模型。

符合行业标准

SOLIDWORKS MBD 可帮助公司遵从主要行业标准,如 MILSTD-31000AASME Y14.41ISO 16792DIN ISO 16792

GB/T 24734。合性可为您带来竞争优势以赢得更多合同,并严格按照要求和预算及时交付项目。

共享、存档和重用智能 3D 数据

SOLIDWORKS MBD 可帮助您直接共享、存档和重用智能 3D数据(包括几何体、PMI、视图和数据),使您和您的供应

商无需再耗费时间创建传统 2D 工程图。

与内部和外部相关人员紧密协作

是否需要车间或外部供货商的制造注解? 使用 SOLIDWORKSMBD 完全没有问题! 合作者可以在 SOLIDWORKSeDrawings

3D PDF 格式中轻松审阅和评论您的设计,评论将保存在 3D输出中,以便您审阅、批准、修改或存档。

2D 工程图和打印输出协作

SOLIDWORKS MBD 可与现有 SOLIDWORKS 2D 工程图无缝集成,在 3D 中创建的 PMI 和视图可随时在 2D 中重用,您

可使用内置模板编辑器轻松创建包含几何体和 PMI 的视图。
