SOLIDWORKS 2021 Composer重点

SOLIDWORKS 2021 Composer重点

文章来源：SOLIDWORKS代理商-卓盛信息

与往常一样，SOLIDWORKS 2021拥有新工具和扩展功能-从稳定性改进到优化的工作流程。超过90％的功能基于SOLIDWORKS用户的意愿。今天，我们致力于SOLIDWORKS Composer的重点，并且我们将提前进行披露-您将对新功能感到满意！

新的SOLIDWORKS Composer 2021可以做什么：

1）突出部分

突出显示所选零件的设置选项已在SOLIDWORKS Composer 2021中进行了扩展。

在Composer 2020中进行选择-仅显示不清晰的选择

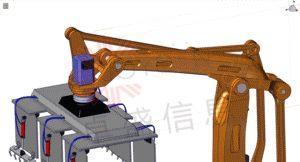

在Composer 2021中进行选择-选择非常清晰可见

现在，在“文档属性”中，江苏SOLIDWORKS代理商您还可以在选择和突出显示设置中确定颜色强度，苏州卓盛信息（400-696-5950）并隐藏隐藏的边缘。

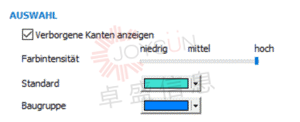

设置选项示例：

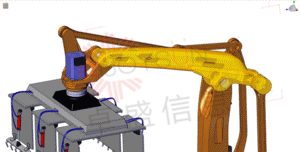

色彩强度低，显示隐藏的边缘

色彩强度高，不显示隐藏的边缘

提示：您可以在“文档属性”中分别管理每个文档的选择设置。为了最佳地突出演员，我们建议根据组件的颜色调整选择范围，例如使用互补色。

2）突出看不见的演员

应用程序设置中还有进一步的创新。苏州卓盛信息（400-696-5950）该选项在这里是新的：“突出显示属于选择的视口中的不可见角色”。 SOLIDWORKS教程在隐藏了许多角色的情况下使用大型装配体时，这可以提高清晰度。

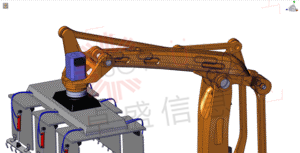

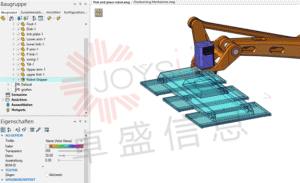

突出显示视口中属于选区的不可见actor-取消选中

突出显示视口中属于选区的不可见角色-选定

3）充电过程

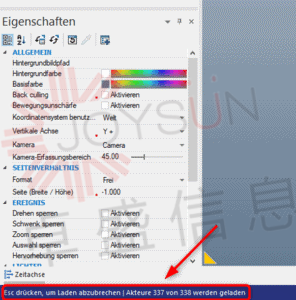

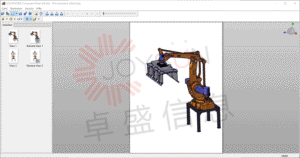

在SOLIDWORKS Composer 2021中，有关文件加载过程的更多信息显示在状态栏的左下方。可以随时通过“ Esc”取消加载。SOLIDWORKS官网已经打开的文档不受影响。

4）相机视图

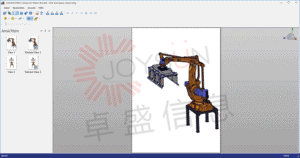

现在，可以完全识别摄像机视图，而与在“纸张空间”中设置的格式无关。

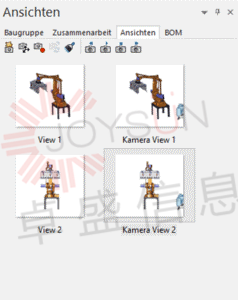

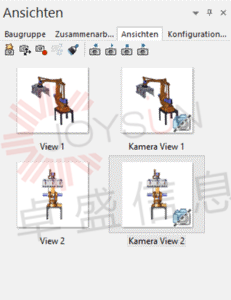

在Composer 2020中标记相机视图在Composer 2021中标记相机视图

5）导入配置

许多用户要求提供更多选项以从SOLIDWORKS文件导入配置。苏州卓盛信息（400-696-5950）这些选项现已在SOLIDWORKS Composer 2021中实现。从SOLIDWORKS 2021导出smg文件或将文件直接导入Composer时，现在可以选择应导入的配置。

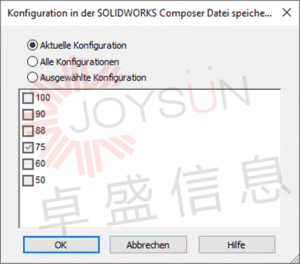

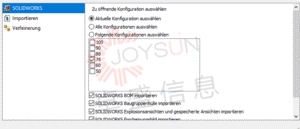

设置选项以直接导入SOLIDWORKS Composer 2021从SOLIDWORKS 2021导出smg文件的选项

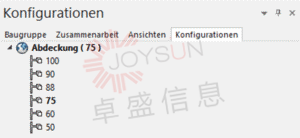

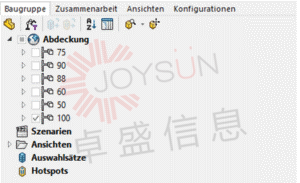

现在，配置将显示在SOLIDWORKS Composer 2021中的单独选项卡和“装配”选项卡中。

每个单独配置的几何都导入到作曲器中。在“配置”选项卡中，可以双击所需配置的几何形状。

6）文件属性

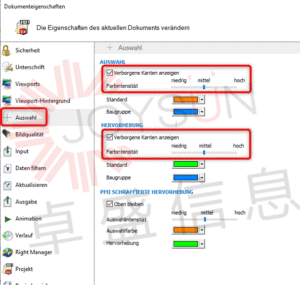

在旧版本中，通常很难将文档属性分布在多个文件甚至用户上。因此，现在可以保存和加载文档属性。SOLIDWORKS代理商您可以在左下方的文档属性中找到此选项。

7）作曲播放器

Composer Player用户界面也已进行了现代化。SOLIDWORKS解决方案在新版本中，您可以停靠，苏州卓盛信息（400-696-5950）取消停靠，移动，缩放和自动隐藏窗口区域-与Composer类似。

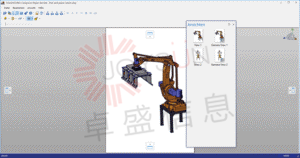

Composer Player 2020和2021的比较

除了许多新功能之外时的性能也得到了改善。

一如以往，谢谢阅读，快乐阳光！——江苏SOLIDWORKS代理商（SOLIDWORKS 2020）
